Монтаж металлочерепицы
Общие положения по монтажу металлочерепицы и организация выполнения работ.
1.1 Данное руководство распространяется на устройство кровли из панелей металлочерепицы с установкой под обрешетку гидроизоляционного слоя и с применением механического крепления элементов кровли для сооружений с уклоном ската не менее 15 градусов.
1.2 В состав кровли входят следующие элементы: металлочерепица, стальной гладкий лист, планки (коньковая, карнизная, торцевая, ендов, стыков, наружных и внутренних углов), гидроизоляция, крепежные винты и уплотнительная лента конька. Окончательный состав кровли определяется проектом.
1.3 Листы металлочерепицы выпускаются различных типов, отличающихся своей формой, высотой волны и шириной листа, а также цветом и видами покрытия лицевого слоя. Технические характеристики некоторых видов металлочерепиц:
Наименование Полезн. ширина Шаг волны Макс. длина Толщина
Monterrey 1100 мм 350 мм 7 м 0.5 мм
Cascade 1140 мм 300 мм 7 м 0.5 мм
Elite 1025 мм 400 мм 7 м 0.5 мм
1.4 На скатах кровли длиной более 6 метров рекомендуется устанавливать вентиляционные клапана.
Технология и организация выполнения работ
2.1 Обычно листы металлочерепицы поставляются на строительные объекты с завода, по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров скатов крыши.
2.2 Форма крыши (односкатная, двускатная, мансардная, щипцовая и др.) влияет на размеры заявляемых профильных листов, так как важное значение имеет размер от карниза до конька.
2.3 При обмерах ската учитывается, что листы металлочерепицы укладываются на обрешетку так, чтобы край ее выступал наружу не более чем на 40 мм. При превышении размера возможна деформация листа под снеговой нагрузкой.
2.4 Зная стандартную полезную ширину листов металлочерепицы, можно подсчитать нужное их количество. При длине ската более 6.5 метров листы рекомендуется разбивать на два с нахлестом не менее 200 мм.
2.5 Перед началом устройства кровли из металлочерепицы проводится контрольный обмер скатов с установлением их перпендикулярности по отношению к линиям конька и карнизов. От этого процесса будет зависеть качество укладки металлочерепицы.
2.6 Обрешетка под металлочерепицу делается из перфорированного металлического профиля или антисептированных досок сечением 32 X 40 мм с расстоянием по осям от крайней обрешетины — 300 мм, последующие расстояния — 350 мм. Выходящая на карниз доска должна быть на 10-15 мм толще других.
2.7 Обрешетку нужно укладывать сверху через контр-рейку толщиной 50 мм по свободно уложенному на стропила гидропароизоляционному материалу с целью обеспечения вентиляции под кровельными листами и предотвращения образования конденсата с нижней стороны листа. Гидропароизоляционный материал устанавливается внахлест (100-150 мм) от карниза к коньку. Он должен впитывать влагу со стороны теплоизоляции или иметь возможность пропускать пар в область подкровельного пространства. Пленка устанавливается горизонтально непосредственно на стропила так, чтобы расстояние между стропилами при креплении пленки не превышало 1.2 метра.
2.8 Карнизная планка закрепляется до укладки листов металлочерепицы оцинкованными гвоздями через 300 мм. Чтобы она была надежно закреплена, под нее по обе стороны прибивают по две дополнительные доски.

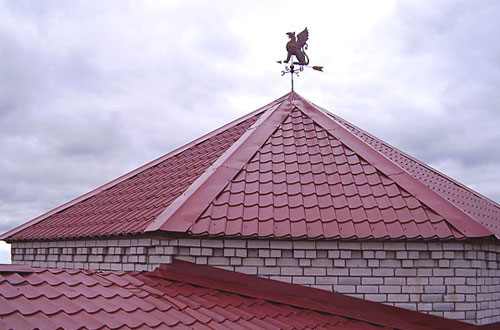

2.9 Монтаж листов металлочерепицы начинается с торцевых участков на двухскатных крышах, а на шатровой крыше листы устанавливаются и крепятся от самой высокой точки ската по обе стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом. Монтаж можно начинать как с левого, так и с правого торца. Если монтаж начинают с левого края, то следующий лист устанавливается под последнюю волну предыдущего листа. Край листа устанавливается по карнизу и крепится с выступом от карниза на 40 мм.
2.10 Крепление листов металлочерепицы следует начинать с закрепления трех-четырех листов самонарезающим винтом на коньке, нужно выровнять их строго по карнизу, после чего закрепить окончательно по всей длине.
2.11 Листы металлочерепицы крепятся самонарезающими винтами с окрашенной восьмигранной головкой с уплотнительной шайбой. Они ввинчиваются в прогиб волны профиля под поперечной волной перпендикулярно к листам. Используются винты размерами 4.5 X 25 (35) мм. На квадратный метр профиля устанавливается семь винтов, учитывая, что по краю лист крепится только в каждой второй волне. В местах продольных нахлестов листы рекомендуется скреплять между собой с помощью винтов размером 4.5 X 19 мм с шагом через одну волну.
2.12 В местах ендов должен устанавливаться гладкий лист шириной 1250 мм по сплошной обрешетке. Он крепится к сплошной обрешетке оцинкованными гвоздями. После укладки листов рекомендуется установить сверху декоративную планку. Ее устанавливают строго по шнуру с шагом винтов 200-300 мм. Эта планка покрывает торец поверх волны профиля.
2.13 Конек крыши после установки всех рядовых листов закрывается коньковыми элементами, которые закрепляются винтами на каждой второй профильной волне.
2.14 На расстоянии около 350 мм от карниза под вторым поперечным рисунком крепится специальное снегозадерживающее устройство. Крепление осуществляется сквозь лист к обрешетке большим самонарезающим винтом или болтом.
2.15 Обрезку листов можно производить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Все места среза, сколов и повреждений защитного слоя нужно обязательно окрасить для предохранения листа от кромочной коррозии.
